看完你就懂啥是PNP和NPN，傳感器入門必備~

看完你就懂啥是PNP和NPN，傳感器入門必備~

話說世界上有種神奇的物質叫“三極管”，三極管是電子電路中最重要的器件，它最主要的功能是電流放大和開關作用。三極管包括了PNP和NPN。

P型導體，又被稱為Positive導體，中文的意思是帶正電的導體。一般在本征半導體中摻入三價雜質元素，如硼。P型導體中產生了大量的空穴，空穴是帶正電的。在P型導體中，空穴是多子。

與P型導體相對的是，N型導體，又被稱為Negative導體，中文的意思是帶負電的導體。一般在本征半導體中摻入五價雜質元素，如磷、砷。在N型導體中，帶負電的電子是多子。

所謂pn結，就是指p型半導體和n型半導體相結合時，由于p型和n型半導體的多子不同，產生擴散現象（白話地講就是），形成pn結。pn結中沒有多子，只有遺留下來的p型半導體中的負離子和n型半導體的正離子，這樣在pn型中就會形成從p型半導體指向n型半導體的電勢差！這個電勢差是pn結單向?qū)щ娦缘年P(guān)鍵所在！在給pn結施加正向電壓（即電源正極接p型半導體）時，pn結中電場減小，電流容易流過！簡單地說，正向電壓使pn結中電勢差減小，反向電壓使電勢差增大！

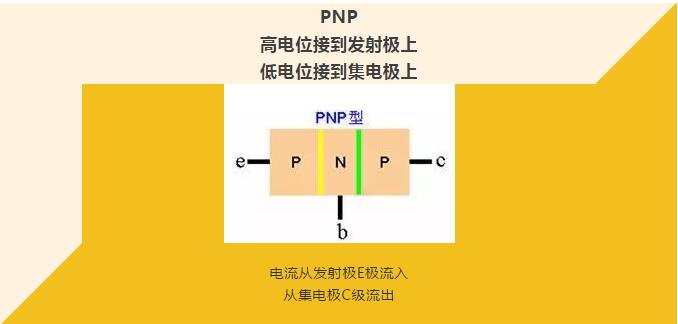

PNP型三極管，是由2塊P型半導體中間夾著1塊N型半導體所組成的三極管，所以稱為PNP型三極管。也可以描述成，電流從發射極E流入的三極管。

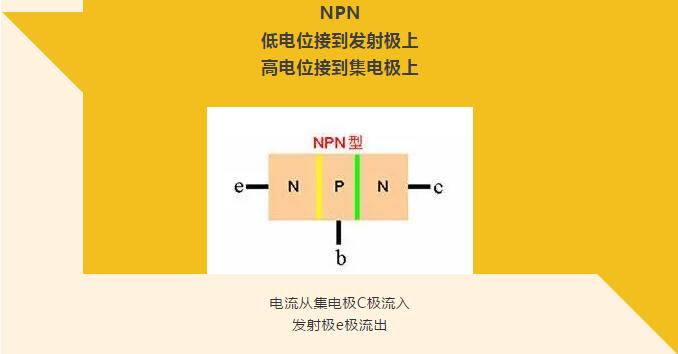

NPN型三極管，由三塊半導體構成，其中兩塊N型和一塊P型半導體組成，P型半導體在中間，兩塊N型半導體在兩側。也可以描述成，電流從集電極E流入的三極管。

1、無論是NPN型，還是PNP型的三極管，不同的是N、P兩種材料排列方式不同，兩者的功能是一樣的，都具有電流放大的作用。
2.NPN控制的是負極，PNP控制的是正極。
3.NPN型傳感器只能接NPN型PLC，PNP型傳感器只能接PNP型PLC。
